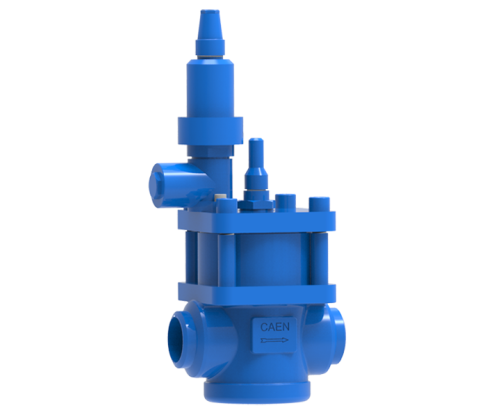

Vanne PVL
  • Vanne PVL

Vanne à pression constante amont PS 52 Bar

Remarques

Caractéristiques :
Pression de Service (PS) : 52 Bar
Température de Service (TS) : -60°C à +150°C
Plage de réglage : 0 à 10 Bar
Différentiel pour pleine ouverture : 0,2 Bar

Diamètres disponibles :
De 3/4" (DN20) à 6"(DN150)

Connexions proposées :
De 3/4" à 6" BW (à souder bout à bout)
De 7/8" à 4 1/8" ODS (connexion femelle recevant un tube cuivre du même diamètre)


Prix après connexion
tooltip
Me connecter
Notice
Notice
Déclaration

Références (18)

PVL-25-1BW

Vanne à pression constante amont PS 52 Bar

Orifice
DN25
Plage
0 à 10 Bar
Connexion
1" BW
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-25-118

Vanne à pression constante amont PS 52 Bar

Orifice
DN25
Plage
0 à 10 Bar
Connexion
1 1/8" ODS
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-80-3BW

Vanne à pression constante amont PS 52 Bar

Orifice
DN80
Plage
0 à 10 Bar
Connexion
3" BW
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-80-318

Vanne à pression constante amont PS 52 Bar

Orifice
DN80
Plage
0 à 10 Bar
Connexion
3 1/8" ODS
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-32-138

Vanne à pression constante amont PS 52 Bar

Orifice
DN32
Plage
0 à 10 Bar
Connexion
1 3/8" ODS
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-32-114BW

Vanne à pression constante amont PS 52 Bar

Orifice
DN32
Plage
0 à 10 Bar
Connexion
1 1/4" BW
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-100-4BW

Vanne à pression constante amont PS 52 Bar

Orifice
DN100
Plage
0 à 10 Bar
Connexion
4" BW
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-100-418

Vanne à pression constante amont PS 52 Bar

Orifice
DN100
Plage
0 à 10 Bar
Connexion
4 1/8" ODS
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-65-258

Vanne à pression constante amont PS 52 Bar

Orifice
DN65
Plage
0 à 10 Bar
Connexion
2 5/8" ODS
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-65-212BW

Vanne à pression constante amont PS 52 Bar

Orifice
DN65
Plage
0 à 10 Bar
Connexion
2 1/2" BW
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-20R5-78

Vanne à pression constante amont PS 52 Bar

Orifice
DN20 réduit 50%
Plage
0 à 10 Bar
Connexion
7/8" ODS
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-20R5-34BW

Vanne à pression constante amont PS 52 Bar

Orifice
DN20 réduit 50%
Plage
0 à 10 Bar
Connexion
3/4" BW
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-20-34BW

Vanne à pression constante amont PS 52 Bar

Orifice
DN20
Plage
0 à 10 Bar
Connexion
3/4" BW
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-20-78

Vanne à pression constante amont PS 52 Bar

Orifice
DN20
Plage
0 à 10 Bar
Connexion
7/8" ODS
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-40-158

Vanne à pression constante amont PS 52 Bar

Orifice
DN40
Plage
0 à 10 Bar
Connexion
1 5/8" ODS
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-40-112BW

Vanne à pression constante amont PS 52 Bar

Orifice
DN40
Plage
0 à 10 Bar
Connexion
1 1/2" BW
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-50-218

Vanne à pression constante amont PS 52 Bar

Orifice
DN50
Plage
0 à 10 Bar
Connexion
2 1/8" ODS
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

PVL-50-2BW

Vanne à pression constante amont PS 52 Bar

Orifice
DN50
Plage
0 à 10 Bar
Connexion
2" BW
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

Description

La vanne PVL est constituée du corps MPT1 et d'un pilote CPV-L, c'est une vanne à pression constante Amont avec plage de réglage de 0 à 10 Bar. La vanne bénéficie d'une très grande plage de modulation, sous un différentiel de 0.2 Bar la vanne est pleine ouverte et de 0.1 Bar à 0.2 Bar sont degré d'ouverture est proportionnel au différentiel.
La vanne PVL est très stable et peut être fournie sur demande avec clapet 3/4" réduit à 50% pour s'adapter au mieux au débit requis de l'installation (autre capacité de clapet sur demande).

Caractéristiques
