Caractéristiques : Pression de Service (PS) : 28 Bar (sauf A4W et dérivées: 25 Bar) Température de Service (TS) : -45°C à +105°C
Plages de Réglage : Plage A : Réglage possible de 0,35 à 10 Bar Plage D : Réglage possible de 5,2 à 19,3 Bar Plage V : Réglage possible de 500mm de Hg de vide à 8,3 Bar
Connexions proposées : Contre-Brides “SW” : Destinées à recevoir par emmanchement un Tube acier à Souder Contre-Brides “WN” : Avec Collerette acier recevant, bout à bout, un Tube acier à Souder Contre-Brides “ODS-Cuivre” : Avec Collerette cuivre pour emboîtement d’un Tube cuivre à Braser Contre-Brides “ODS-Acier” : Destinées à recevoir par emmanchement un Tube cuivre du même diamètre à Braser

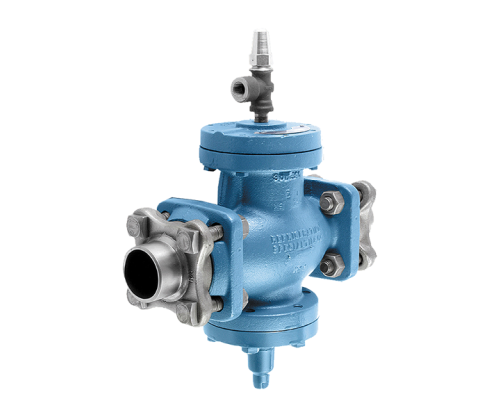

La vanne A4AR est un corps de vanne qui permet d'être piloté par des pilotes externes type A2B, A2BOE, S6N etc. Elle est équipée d'une connexion en 3/8" Femelle NPT sur son couvercle.
Les bénéfices d’une modulation linéaire en cas de réduction de puissance : Les vannes A4A modulent sur une plage nominale allant de 15% de leur capacité à 100%. De plus leur perte de charge minimum pour qu’elles restent grandes ouvertes est de 0,14 Bar (0,035 Bar en version LPD et EU). L’association de ces deux particularités permet à nos vannes de moduler en moyenne 35% de plus que la plupart des vannes concurrentes qui ont une perte de charge nominale de 0,2 Bar minimum pour rester grandes ouvertes. Cette fonction poussée de modulation est particulièrement appréciable sur les refoulements de centrales en cas de réduction de puissance et pendant les périodes froides. Toutes nos vannes sont livrées entièrement montées avec leurs pilotes. Pas de risque d’intervertir les pilotes ni risque de fuite sur chantier. Pour le soudage des contre-brides il faut d’abord les monter sur le corps de vanne en ayant pris la précaution d’enlever les joints, puis protégez la vanne à l’aide d’un linge humide, pointez les contre-brides, démontez la vanne et procédez au soudage de la contre-bride sur la tuyauterie. Une fois les contre-brides refroidies placez chaque joint, légèrement huilé entre les contre-brides et la bride de la vanne puis serrez en croisant. Voir couple de serrage et précautions de montage sur le bulletin de chaque vanne. Munissez-vous du bulletin de chaque vanne ainsi que des instructions de sécurité F-RSBCV avant toute installation et intervention sur les vannes. Les hautes performances techniques de nos vannes A4A de régulation du fluide, sont connues depuis longtemps par les professionnels. Leur performance n’a jamais été égalée. Le coût d’une régulation fluide est d’environ 2 à 4% du prix d’une installation, mais représente plus de 90% de son succès ou échec. Ne faites pas d’impasses techniques ou financières sur ce poste névralgique.
