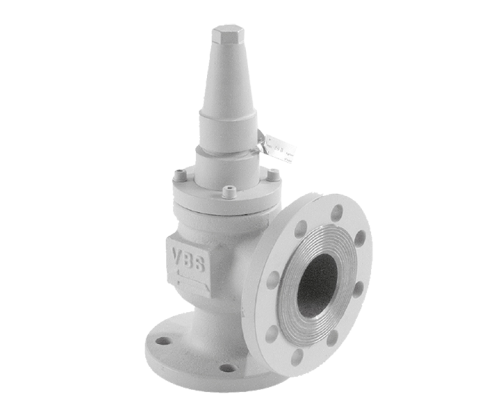

Soupape Acier Atmosphérique, Angle, Avec bride entrée/sortie PN40
Remarques
Application : NH3, HCFC, HFC, HFO, CO2
Soupapes de sécurité Réglementaires VBS à utiliser sur partie Gaz uniquement et décharge Atmosphérique
Spécifications :
Application sur phase Gazeuse uniquement (Sur liquide voir modèle NBF).
Tarages standard : 15 Bar, 18 Bar, 20 Bar, 25 Bar, 28 Bar, autres tarages à la demande.
La tolérance d’ouverture de ± 3% de la valeur de tarage.
Diamètres de 1/2” à 2”.
Filetage entrée Mâle NPT.
Plages de réglage :
1/2” à 1 1/4" : 3 à 40 Bar
1 1/2” à 2” : 3 à 35 Bar
TS : -60°C à +150°C.
Plage d'utilisation : -60°C à +80°C
Taux de fuite inférieur à 0.00005 cc/s
Prix après connexion
Me connecter
Références (116)
Description
Les soupapes VBS s'installent sur la partie gaz des installations. En cas d'incident elles déchargent la surpression de l'installation à l'atmosphère.
La sélection du débit requis pour protéger l'installation, du débit de décharge de la soupape, du débit ajusté de la soupape, ainsi que de la perte de charge Amont et de la perte de charge Aval se font selon l'ISO-24664. Consulter notre Service Technique pour aide à la sélection.
En cas de décharge à l'atmosphère, la valeur de refermeture de la soupape est de 15% inférieure à la valeur de tarage, conformément à l’ISO 4126-1.
La soupape est proposée en standard avec des brides selon DIN 2634 ou DIN 2635 en PN40 avec Face surélevée (RF), mais d'autres types peuvent être proposées sur demande :
1 - Brides PN 40 double emboitement selon DIN1092
2 - Brides selon ASA 150 ou 300 RF ou double emboitement selon EN1092.
Sélection selon ISO-24664 et caractéristiques selon ISO-4126.
Kd* certifié par un organisme indépendant.
Kdr = 0,9 x Kd (voir ISO-24664 et ISO-4126)
Le Kd* des soupapes de sécurité a été contrôlé et certifié par un organisme indépendant.
*Kd représente le débit réel de la soupape divisé par le débit théorique relatif au diamètre "d"** de passage.
**d : Diamètre d’écoulement réel le plus étroit de la soupape de sécurité (voir ISO-4126).
