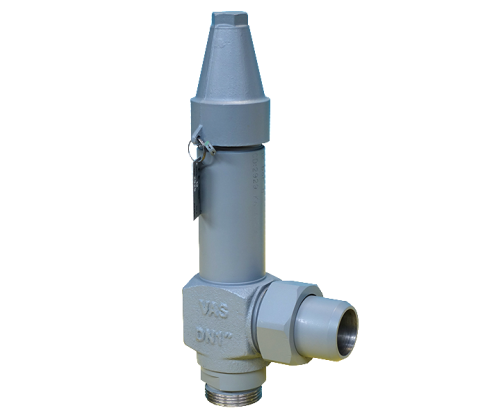

Soupape Acier BSP, Atmosphérique, Angle, entrée mâle à visser, sortie Union tournante à souder
Remarques
Application : NH3, HCFC, HFC, HFO, CO2
Soupapes de sécurité Réglementaires VAS à utiliser sur partie Gaz uniquement et décharge Atmosphérique
Spécifications :
Application sur phase Gazeuse uniquement (Sur liquide voir modèle NBF).
Tarages standard : 15 Bar, 18 Bar, 20 Bar, 25 Bar, 28 Bar, autres tarages à la demande.
La tolérance d’ouverture de ± 3% de la valeur de tarage.
Diamètres de 1/2” à 2”.
Filetage entrée Mâle NPT.
Plages de réglage :
1/2” : 3 à 64 Bar
3/4” : 3 à 52 Bar
1 à 1 1/4” : 3 à 40 Bar
1 1/2” à 2” : 3 à 35 Bar
TS : -60°C à +150°C.
Plage d'utilisation : -60°C à +80°C
Taux de fuite inférieur à 0.00005 cc/s
Prix après connexion
Me connecter
Références (98)
Configurateur
Sélectionnez les paramètres pour trouver vos produits.
Tarage
Connexion Sortie
Diamètre passage
Connexion Entrée
Résultats (0)
Description
Les soupapes VAS s'installent sur la partie gaz des installations. En cas d'incident elles déchargent la surpression de l'installation à l'atmosphère.
La sélection du débit requis pour protéger l'installation, du débit de décharge de la soupape, du débit ajusté de la soupape, ainsi que de la perte de charge Amont et de la perte de charge Aval se font selon l'ISO-24664. Consulter notre Service Technique pour aide à la sélection.
ATTENTION : pour ls soupapes VAS avec un filetage BSP (Pas du gaz) en entrée, le DN du filetage est d'un diamètre supérieur à celui de la soupape de sécurité, exemple une VAS12-BSP20/25 (DN en 1/2") a un filetage d'entrée mâle en 3/4" BSP (pas du Gaz).
Le Diamètre Nominal correspond au DN du siège qui est le même que la section de passage interne "d"**.
En cas de décharge à l'atmosphère, la valeur de refermeture de la soupape est de 15% inférieure à la valeur de tarage, conformément à l’ISO 4126-1.
La soupape peut être proposée avec deux options de connexions en sortie :
1 - Filetée BSP Mâle
2 - Raccord démontable, lisse à souder, de diamètre immédiatement supérieur au diamètre d’entrée.
Note : les soupapes sont livrées en standard avec le raccord deux pièces démontable avec embout à souder sur la sortie de la soupape.
Sélection selon ISO-24664 et caractéristiques selon ISO-4126.
Kd* certifié par un organisme indépendant.
Kdr = 0,9 x Kd (voir ISO-24664 et ISO-4126)
Le Kd des soupapes de sécurité a été contrôlé et certifié par un organisme indépendant.
Kd* représente le débit réel de la soupape divisé par le débit théorique relatif au diamètre "d"** de passage.
**d : Diamètre d’écoulement réel le plus étroit de la soupape de sécurité (voir ISO-4126).
