2xx BSP
  • 2xx BSP

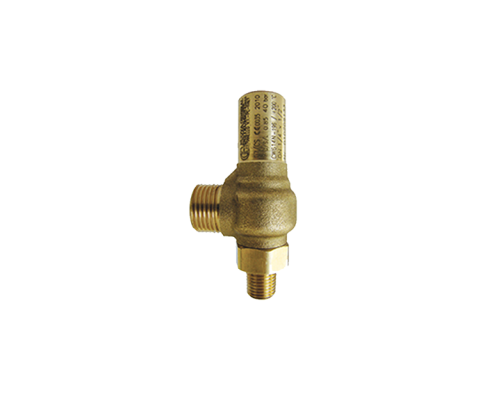

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Remarques

Application : HCFC, HFC, HFO, HC et CO2 (selon modèles, nous consulter)

Spécifications :
Soupapes de sécurité à placer en phase gazeuse et sur phase liquide selon modèles (nous consulter).
Plage de Tarage : de 5 à 60 Bar
Connexions entrée mâle BSP
Diamètre de 1/4" à 1 1/4"
Siège et corps en laiton, clapet en PTFE
Température d’utilisation : -50°C à +180°C
Tolérance d’ouverture : +/- 3%, tolérance de fermeture après décharge : jusqu’à -15%

Prix après connexion
tooltip
Me connecter
Notice

Références (18)

231-BSP8/15-16

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
1/2"M BSP
Tarage
16 Bar
Orifice
7 mm
Connexion A
1/4"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

231-BSP8/15-45

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
1/2"M BSP
Tarage
45 Bar
Orifice
7 mm
Connexion A
1/4"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

242-BSP15/25-16

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
1"M BSP
Tarage
16 Bar
Orifice
13,5 mm
Connexion A
1/2"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

242-BSP20/25-30

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
1"M BSP
Tarage
30 Bar
Orifice
13,5 mm
Connexion A
3/4"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

242-BSP15/25-29

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
1"M BSP
Tarage
29 Bar
Orifice
13,5 mm
Connexion A
1/2"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

242BSP25/25-177

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
1"M BSP
Tarage
17,7 bar
Orifice
13,5 mm
Connexion A
1"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

242BSP25/25-207

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
1"M BSP
Tarage
20,7 bar
Orifice
13,5 mm
Connexion A
1"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

242-BSP15/25-52

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
1"M BSP
Tarage
52 Bar
Orifice
13,5 mm
Connexion A
1/2"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

242-BSP15/25-60

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
1"M BSP
Tarage
60 Bar
Orifice
13,5 mm
Connexion A
1/2"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

244-BSP25/32-28

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
1 1/4"M BSP
Tarage
28 Bar
Orifice
20 mm
Connexion A
1"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

232-BSP10/20-41.7

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
3/4"M BSP
Tarage
41,7 Bar
Orifice
10 mm
Connexion A
3/8"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

232-BSP15/20-28

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
3/4"M BSP
Tarage
28 Bar
Orifice
10 mm
Connexion A
1/2"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

232-BSP15/20-45

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
3/4"M BSP
Tarage
45 Bar
Orifice
10 mm
Connexion A
1/2"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

232-BSP15/20-15

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
3/4"M BSP
Tarage
15 Bar
Orifice
10 mm
Connexion A
1/2"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

232-BSP15/20-19

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
3/4"M BSP
Tarage
19 Bar
Orifice
10 mm
Connexion A
1/2"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

232-BSP15/20-56

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
3/4"M BSP
Tarage
56 Bar
Orifice
10 mm
Connexion A
1/2"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

232-BSP15/20-25

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
3/4"M BSP
Tarage
25 Bar
Orifice
10 mm
Connexion A
1/2"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

232-BSP15/20-60

Soupape laiton droite entrée BSP jusqu'à 60 Bar

Connexion B
3/4"M BSP
Tarage
60 Bar
Orifice
10 mm
Connexion A
1/2"M BSP
Livraison 24/48h
Prix après connexion
tooltip
Lot de 0

Description

ATTENTION : Prévoir une inspection périodique réglementaire des soupapes conformément à l’arrêté du 15 Mars 2000 et cahier technique du 23/07/2020
Après toute ouverture d’une soupape de sécurité il faut prévoir une vérification et/ou un retarage en usine ou un changement de la soupape Interroger US Reco.
Pour des raisons techniques et de sécurité, toute soupape livrée ne sera ni reprise ni échangée
Conformes à la DESP 2014/68/UE, soupapes classées en catégorie IV et à la EN-378.

Sélection selon ISO-24664 et caractéristiques selon ISO-4126.
Le Kd représente le débit réel de la soupape divisé par le débit théorique relatif au diamètre "d"** de passage.
Kdr = 0,9 x Kd (voir ISO-24664 et ISO-4126).
**d : Diamètre d’écoulement réel le plus étroit de la soupape de sécurité (voir ISO-4126).
