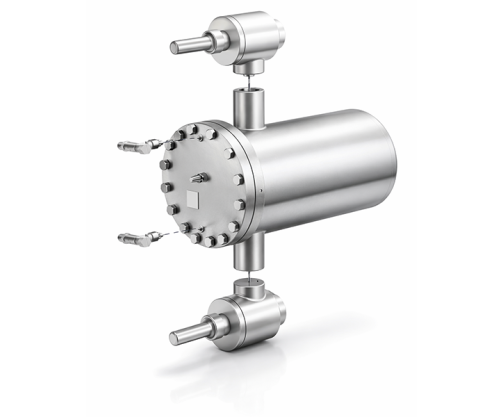

Flotteur de détente Haute Pression type FX PN40

Description

• Régulation 100 % mécanique

• Compatible NH₃ (ammoniac) et CO₂

• Fonctionnement fiable et sécurisé

• Réduction des pertes de pression et du flash gaz

• Diminution de la consommation électrique des compresseurs

Conception et capacités

La série FX se distingue par un design compact, disponible en 2 tailles, chacune proposée avec 4 étages de capacité.
Elle permet d’atteindre des puissances frigorifiques jusqu’à 2 646 kW, avec un PN de40 bar, répondant ainsi aux exigences des installations industrielles modernes.

Conception modulaire et options

Grâce à sa conception modulaire, le régulateur haute pression FX peut être configuré selon les besoins spécifiques de chaque installation :

• Vannes de service

• Vannes d’isolement

• Orifice de dépression interne

• Vanne manuelle de régulation pouvant être utilisée comme orifice basse pression externe ou vanne de dégazazge

Les options sont sélectionnées individuellement afin d’assurer une détente optimale et stable du fluide frigorigène.

Principe de fonctionnement

Lorsque la charge frigorifique augmente, le niveau de liquide dans le régulateur FX s’élève. Le fluide se détend alors à travers l’orifice de la vanne à flotteur mécanique, générant une chute de pression contrôlée.
Le mélange liquide-vapeur formé en sortie est dirigé vers le réservoir Basse Pression, garantissant un fonctionnement continu et stable.

La détente continue permet de limiter les variations de pression et de réduire la formation de flash gaz.

Efficacité énergétique

Le fonctionnement en régime noyé avec régulateur de niveau haute pression permet de profiter des températures ambiantes plus basses, notamment en période hivernale, en abaissant la température de condensation indépendamment du système de régulation.

Une réduction de 5 K de la température de condensation permet une économie d’environ 13 % de consommation électrique.

Applications

• Réfrigération industrielle

• Installations à ammoniac (NH₃)

• Installations CO₂ Haute Pression

• Centrales frigorifiques

• Condenseurs simples ou multi-circuits

Recommandations d’installation

• Installer un flotteur haute pression par condenseur

• Pour les condenseurs multi circuits, installer un flotteur par circuit.
