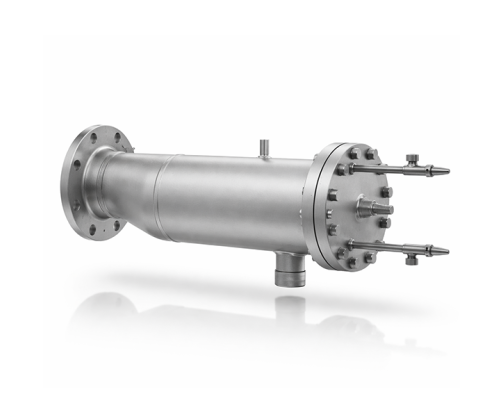

Flotteur de détente Haute Pression HSF PN25

Conception modulaire WITT

Les flotteurs haute pression WITT sont disponibles en versions à brides HSF 30 et HSF 40, offrant une grande flexibilité d’intégration dans les installations.

Tous les flotteurs peuvent être équipés :

• de boules de flottaison type N

• de trois orifices calibrés par modèle, identifiés -H, -M ou -L, permettant d’adapter le débit du flotteur aux besoins de l’installation

Les flotteurs HSF permettent d’obtenir un débit important. Ils sont particulièrement adaptés aux gaz à faible densité, tels que l’ammoniac, notamment pour des températures supérieures à 35 °C.

Avantages des flotteurs haute pression WITT

• Solution entièrement mécanique, sans électronique

• Fiabilité élevée et fonctionnement éprouvé

• Amélioration de l’efficacité énergétique de l’installation

• Permet au condenseur de fonctionner à une pression de condensation plus basse

• Aucun sous-refroidissement nécessaire à l’entrée du flotteur

• Équipements livrés en standard :

  • robinet de dégazage en partie haute

  • robinet de purge en partie basse

• Livrés avec bride d’entrée et sortie à souder

Caractéristiques techniques – Pression et température

Flotteur haute pression HSF 30

• PS : 25 bar pour des températures de +120 °C à -10 °C

• PS : 18,5 bar pour des températures de -10 °C à -60 °C

Flotteur haute pression HSF 40

• PS : 22 bar pour des températures de +120 °C à -10 °C

• PS : 16,5 bar pour des températures de -10 °C à -60 °C

Recommandations d’installation

• Installer un flotteur haute pression par condenseur

• Pour les condenseurs multi circuits, installer un flotteur par circuit
