S4AD
  • S4AD

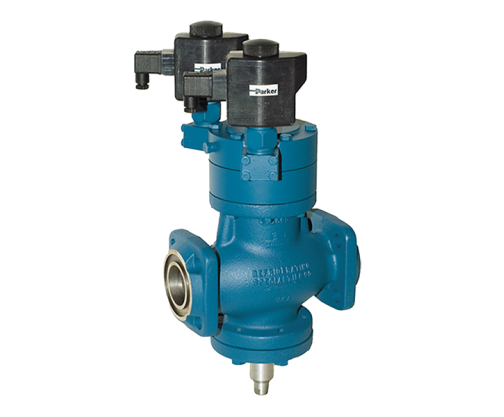

Electrovanne 2 voies NF double ouverture

Remarques

Caractéristiques :
Electrovanne à double Ouverture
Pression de Service (PS) : 28 Bar
Température de Service (TS) : -50°C à +105°C
Deux Pilotes électriques NF (Normalement Fermé hors tension)
Voltage Standard : 230V/50Hz (autres voltages sur demande)
Différentiel d'ouverture : 0.28 Bar
Diamètres disponibles de 3/4" à 5"

Connexions proposées :
Contre-Brides “SW” : Destinées à recevoir par emmanchement un Tube acier à Souder
Contre-Brides “WN” : Avec Collerette acier recevant, bout à bout, un Tube acier à Souder
Contre-Brides “ODS-Acier” : Destinées à recevoir par emmanchement un Tube cuivre du même diamètre à Braser
Contre-Brides “ODS-Cuivre” : Destinées à recevoir par emmanchement un Tube cuivre du même diamètre à Braser (uniquement sur diamètre 1-1/§" x 1-3/8"ODS et 1-5/8" x 1-5/8"ODS)

Prix après connexion
tooltip
Me connecter
Notice

Références (70)

S4AD-1-1-SW

Electrovanne 2 voies NF double ouverture

Orifice
1"
Bobine
230V 50Hz
Bride
1" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-1-1-WN

Electrovanne 2 voies NF double ouverture

Orifice
1"
Bobine
230V 50Hz
Bride
1" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-1-114-SW

Electrovanne 2 voies NF double ouverture

Orifice
1"
Bobine
230V 50Hz
Bride
1 1/4" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-1-114-WN

Electrovanne 2 voies NF double ouverture

Orifice
1"
Bobine
230V 50Hz
Bride
1 1/4" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-1-118-ODS

Electrovanne 2 voies NF double ouverture

Orifice
1"
Bobine
230V 50Hz
Bride
1 1/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-1-138-ODS

Electrovanne 2 voies NF double ouverture

Orifice
1"
Bobine
230V 50Hz
Bride
1 3/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-1-34-SW

Electrovanne 2 voies NF double ouverture

Orifice
1"
Bobine
230V 50Hz
Bride
3/4" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-1-34-WN

Electrovanne 2 voies NF double ouverture

Orifice
1"
Bobine
230V 50Hz
Bride
3/4" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-1-78-ODS

Electrovanne 2 voies NF double ouverture

Orifice
1"
Bobine
230V 50Hz
Bride
7/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-1-SB

Electrovanne 2 voies NF double ouverture

Orifice
1"
Bobine
230V 50Hz
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-1-SBSBOB

Electrovanne 2 voies NF double ouverture

Orifice
1"
Bobine
Sans
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-114-112-SW

Electrovanne 2 voies NF double ouverture

Orifice
1 1/4"
Bobine
230V 50Hz
Bride
1 1/2" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-114-112-WN

Electrovanne 2 voies NF double ouverture

Orifice
1 1/4"
Bobine
230V 50Hz
Bride
1 1/2" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-114-114-SW

Electrovanne 2 voies NF double ouverture

Orifice
1 1/4"
Bobine
230V 50Hz
Bride
1 1/4" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-114-114-WN

Electrovanne 2 voies NF double ouverture

Orifice
1 1/4"
Bobine
230V 50Hz
Bride
1 1/4" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-114-138-ODS

Electrovanne 2 voies NF double ouverture

Orifice
1 1/4"
Bobine
230V 50Hz
Bride
1 3/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-114-158-ODS

Electrovanne 2 voies NF double ouverture

Orifice
1 1/4"
Bobine
230V 50Hz
Bride
1 5/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-114-SB

Electrovanne 2 voies NF double ouverture

Orifice
1 1/4"
Bobine
230V 50Hz
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-114-SBSBOB

Electrovanne 2 voies NF double ouverture

Orifice
1 1/4"
Bobine
Sans
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-114114-48/5

Electrovanne 2 voies NF double ouverture

Orifice
1 1/4"
Bobine
48V 50Hz
Bride
1 1/4" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-158-112-SW

Electrovanne 2 voies NF double ouverture

Orifice
1 5/8"
Bobine
230V 50Hz
Bride
1 1/2" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-158-112-WN

Electrovanne 2 voies NF double ouverture

Orifice
1 5/8"
Bobine
230V 50Hz
Bride
1 1/2" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-158-158-ODS

Electrovanne 2 voies NF double ouverture

Orifice
1 5/8"
Bobine
230V 50Hz
Bride
1 5/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-158-2-SW

Electrovanne 2 voies NF double ouverture

Orifice
1 5/8"
Bobine
230V 50Hz
Bride
2" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-158-2-WN

Electrovanne 2 voies NF double ouverture

Orifice
1 5/8"
Bobine
230V 50Hz
Bride
2" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-158-218-ODS

Electrovanne 2 voies NF double ouverture

Orifice
1 5/8"
Bobine
230V 50Hz
Bride
2 1/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-158-258-ODS

Electrovanne 2 voies NF double ouverture

Orifice
1 5/8"
Bobine
230V 50Hz
Bride
2 5/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-158-SB

Electrovanne 2 voies NF double ouverture

Orifice
1 5/8"
Bobine
230V 50Hz
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-158-SBSBOB

Electrovanne 2 voies NF double ouverture

Orifice
1 5/8"
Bobine
Sans
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-2-112-SW

Electrovanne 2 voies NF double ouverture

Orifice
2"
Bobine
230V 50Hz
Bride
1 1/2" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-2-112-WN

Electrovanne 2 voies NF double ouverture

Orifice
2"
Bobine
230V 50Hz
Bride
1 1/2" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-2-158-ODS

Electrovanne 2 voies NF double ouverture

Orifice
2"
Bobine
230V 50Hz
Bride
1 5/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-2-2-SW

Electrovanne 2 voies NF double ouverture

Orifice
2"
Bobine
230V 50Hz
Bride
2" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-2-2-WN

Electrovanne 2 voies NF double ouverture

Orifice
2"
Bobine
230V 50Hz
Bride
2" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-2-218-ODS

Electrovanne 2 voies NF double ouverture

Orifice
2"
Bobine
230V 50Hz
Bride
2 1/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-2-258-ODS

Electrovanne 2 voies NF double ouverture

Orifice
2"
Bobine
230V 50Hz
Bride
2 5/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-2-SB

Electrovanne 2 voies NF double ouverture

Orifice
2"
Bobine
230V 50Hz
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-2-SBSBOB

Electrovanne 2 voies NF double ouverture

Orifice
2"
Bobine
Sans
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-212-212-SW

Electrovanne 2 voies NF double ouverture

Orifice
2 1/2"
Bobine
230V 50Hz
Bride
2 1/2" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-212-212-WN

Electrovanne 2 voies NF double ouverture

Orifice
2 1/2"
Bobine
230V 50Hz
Bride
2 1/2" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-212-258-ODS

Electrovanne 2 voies NF double ouverture

Orifice
2 1/2"
Bobine
230V 50Hz
Bride
2 5/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-212-3-SW

Electrovanne 2 voies NF double ouverture

Orifice
2 1/2"
Bobine
230V 50Hz
Bride
3" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-212-3-WN

Electrovanne 2 voies NF double ouverture

Orifice
2 1/2"
Bobine
230V 50Hz
Bride
3" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-212-318-ODS

Electrovanne 2 voies NF double ouverture

Orifice
2 1/2"
Bobine
230V 50Hz
Bride
3 1/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-212-SB

Electrovanne 2 voies NF double ouverture

Orifice
2 1/2"
Bobine
230V 50Hz
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-212-SBSBOB

Electrovanne 2 voies NF double ouverture

Orifice
2 1/2"
Bobine
Sans
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-3-3-SW

Electrovanne 2 voies NF double ouverture

Orifice
3"
Bobine
230V 50Hz
Bride
3" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-3-3-WN

Electrovanne 2 voies NF double ouverture

Orifice
3"
Bobine
230V 50Hz
Bride
3" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-3-318-ODS

Electrovanne 2 voies NF double ouverture

Orifice
3"
Bobine
230V 50Hz
Bride
3 1/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-3-358-ODS

Electrovanne 2 voies NF double ouverture

Orifice
3"
Bobine
230V 50Hz
Bride
3 5/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-3-SB

Electrovanne 2 voies NF double ouverture

Orifice
3"
Bobine
230V 50Hz
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-3-SBSBOB

Electrovanne 2 voies NF double ouverture

Orifice
3"
Bobine
Sans
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-1-48/50

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
48V 50Hz
Bride
1" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-1-SW

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
230V 50Hz
Bride
1" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-1-WN

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
230V 50Hz
Bride
1" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-114-SW

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
230V 50Hz
Bride
1 1/4" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-114-WN

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
230V 50Hz
Bride
1 1/4" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-118-ODS

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
230V 50Hz
Bride
1 1/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-138-ODS

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
48V 50Hz
Bride
1 3/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-34-48/50

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
48V 50Hz
Bride
3/4" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-34-SW

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
230V 50Hz
Bride
3/4" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-34-WN

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
230V 50Hz
Bride
3/4" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-78-ODS

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
230V 50Hz
Bride
7/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-SB

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
230V 50Hz
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-34-SBSBOB

Electrovanne 2 voies NF double ouverture

Orifice
3/4"
Bobine
Sans
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-4-4-SW

Electrovanne 2 voies NF double ouverture

Orifice
4"
Bobine
230V 50Hz
Bride
4" SW
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-4-4-WN

Electrovanne 2 voies NF double ouverture

Orifice
4"
Bobine
230V 50Hz
Bride
4" WN
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-4-418-ODS

Electrovanne 2 voies NF double ouverture

Orifice
4"
Bobine
230V 50Hz
Bride
4 1/8" ODS
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-4-SB

Electrovanne 2 voies NF double ouverture

Orifice
4"
Bobine
230V 50Hz
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

S4AD-4-SBSBOB

Electrovanne 2 voies NF double ouverture

Orifice
4"
Bobine
Sans
Bride
Sans
Livraison 48/48h
Prix après connexion
tooltip
units

Description

Electrovanne à double ouverture, le premier pilote électrique ouvre la vanne à 10% puis une fois la pression Amont/Aval équilibrée, le deuxième pilote ouvre l'électrovanne à 100%. C'est une électrovanne idéale pour l'injection des gaz chauds lors d'un dégivrage, elle réduit considérablement le risque de coups de bélier liés au différentiel de pression et température. Elle peut également être utilisée en injection liquide HP/BP en amont du régleur et limiter le choc hydraulique à l'ouverture après un arrêt
Cette électrovanne servo-commandée, est utilisable avec l’Ammoniac (NH3), et autres réfrigérants habituels pour lignes liquide HP/BP (Amont du régleur), lignes liquide recirculé par pompe, lignes gaz chauds. Cette électrovanne est habituellement commandée avec un filtre à tamis accouplé en amont.
