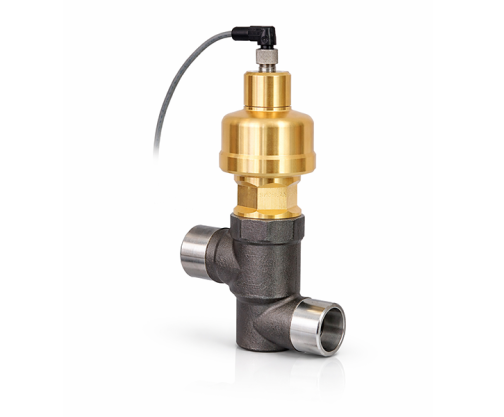

Vanne GC
  • Vanne GC

Détendeur pas à pas corps inox

Remarques

Vannes Gas Cooler / Bypass de gaz flash – GC & FGB

Les vannes GC et FGB Parker Sporlan sont des vannes de régulation de pression à moteur pas à pas, spécialement conçues pour les systèmes de réfrigération transcritiques au CO₂ (R-744).

Les modèles GC-10 à GC-50 sont utilisés comme vannes de maintien de pression de gas cooler / condenseur, et peuvent également fonctionner comme vannes de régulation de pression de réservoir flash (flash gas bypass) ainsi qu'en tant que détendeurs de liquide (systèmes DX).
Les modèles FGB-60 et FGB-70 complètent la gamme en étendant la plage de capacité lorsqu’ils sont utilisés en bypass de gaz flash.



Prix après connexion
tooltip
Me connecter
Notice
Déclaration

Références (10)

GC-10

Détendeur pas à pas corps inox

Câble
Sans
Connexion
3/4" BW
Kv
0,16
Prix après connexion
tooltip
unité

GC-10-10S

Détendeur pas à pas corps inox

Câble
3 m
Connexion
3/4" BW
Kv
0,16
Prix après connexion
tooltip
unité

GC-20

Détendeur pas à pas corps inox

Câble
Sans
Connexion
3/4" BW
Kv
0,48
Prix après connexion
tooltip
unité

GC-20-10S

Détendeur pas à pas corps inox

Câble
3 m
Connexion
3/4" BW
Kv
0,48
Prix après connexion
tooltip
unité

GC-30

Détendeur pas à pas corps inox

Câble
Sans
Connexion
3/4" BW
Kv
1,46
Prix après connexion
tooltip
unité

GC-30-10S

Détendeur pas à pas corps inox

Câble
3 m
Connexion
3/4" BW
Kv
1,46
Prix après connexion
tooltip
unité

GC-40

Détendeur pas à pas corps inox

Câble
Sans
Connexion
1" BW
Kv
2,8
Prix après connexion
tooltip
unité

GC-40-10S

Détendeur pas à pas corps inox

Câble
3 m
Connexion
1" BW
Kv
2,8
Prix après connexion
tooltip
unité

GC-50

Détendeur pas à pas corps inox

Câble
Sans
Connexion
1" BW
Kv
4,15
Prix après connexion
tooltip
unité

GC-50-10S

Détendeur pas à pas corps inox

Câble
3 m
Connexion
1" BW
Kv
4,15
Prix après connexion
tooltip
unité

Description

Conception des vannes GC

La gamme de vannes GC repose sur une conception à cartouche, dans laquelle l’orifice de vanne est intégré à l’ensemble actionneur à moteur pas à pas.
La vanne est ainsi constituée de deux éléments distincts : le corps de vanne et la cartouche.

Les corps de vanne sont disponibles avec trois tailles de raccordement pour soudure bout à bout ou à emboîtement : ½″ (12,7 mm), ¾″ (19,05 mm) et 1″ (25,4 mm).
Les cinq cartouches intègrent le pointeau et l’orifice, et déterminent la capacité finale de la vanne.

Les trois corps sont compatibles avec l’ensemble des cinq cartouches et peuvent être combinés librement, permettant une adaptation optimale à la tuyauterie et aux exigences de capacité du système.

Toutes les vannes GC et FGB offrent une résolution élevée de 2500 pas, intègrent des sièges synthétiques assurant une étanchéité parfaite, et utilisent les mêmes contrôleurs électroniques, simplifiant l’intégration et la régulation des systèmes CO₂ transcritiques.
